Блок миттєвої діагностики (МД-1) Ваз 2108-2110,Заз 1102 таврія славута

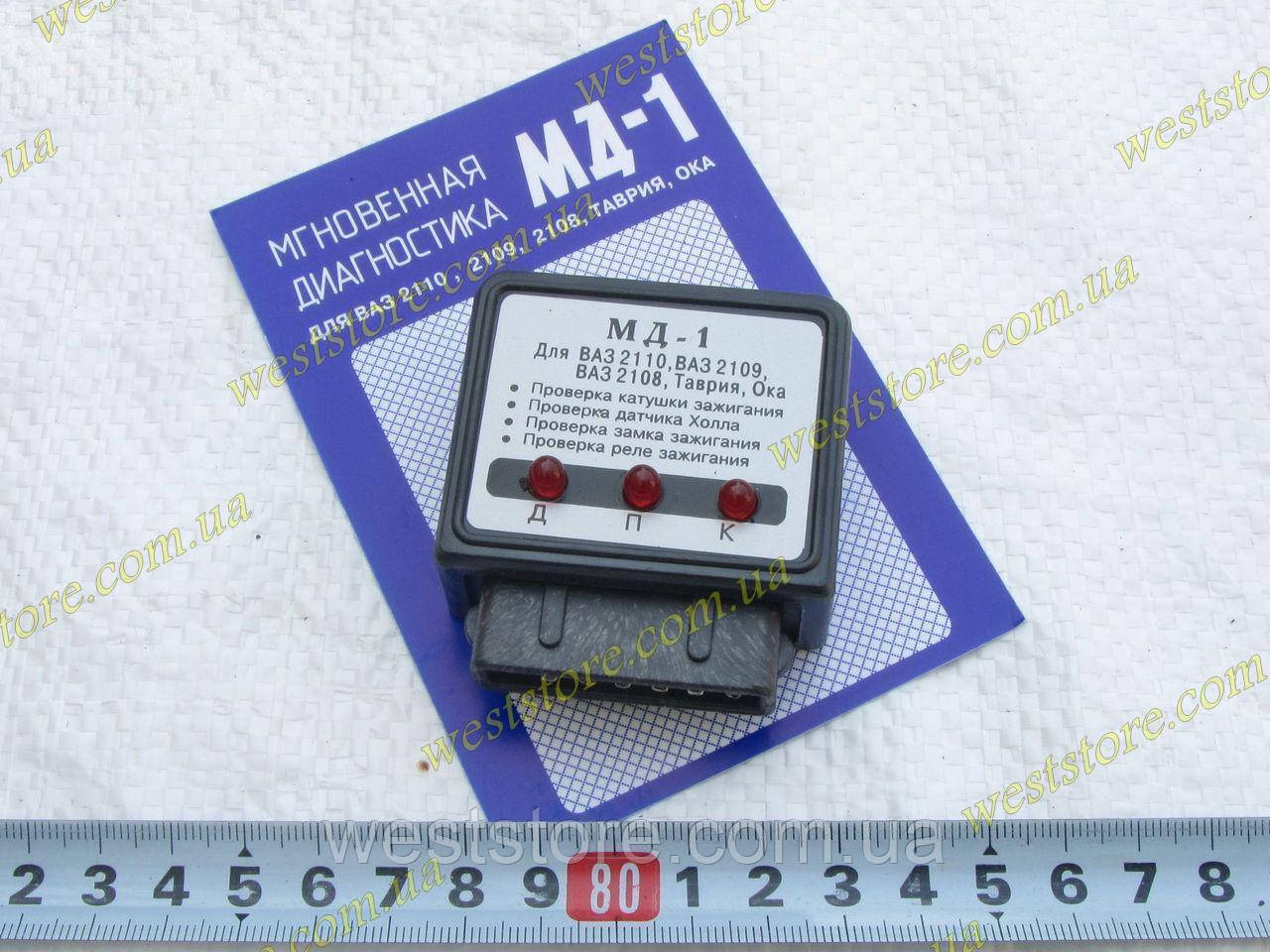

Миттєва діагностика на ВАЗ 2108, 2109, 21099, 2110, 1111 ОКА, ЗАЗ Таврія, МД-1. Прилад МД-1 являє собою пристрій для миттєвої діагностики основних елементів системи запалювання. Прилад складається з системи резисторів зі світлодіодами червоного кольору, підключеними за спеціальною схемою. МД-1 виконаний в компактному пластиковому корпусі з контактним роз'ємом. Для діагностування, роз'єм підключається до гнізда включення комутатора. Після включення запалювання, світлова індикація покаже стан елементів системи запалювання. Світлодіод «П» визначає наявність напруги живлення на роз'ємі комутатора, що означає справність замку запалювання і реле запалювання. Світлодіод «До» сигналізує про відсутність обриву в ланцюзі первинної обмотки котушки запалювання і на ділянці від котушки до комутатора. Мигання світлодіода «Д» при запуску стартера свідчить про справність датчика холла. Прилад МД-1 підходить для діагностики систем запалювання автомобілів ВАЗ 2108, 2109, 21099, 2110, 1111 Ока і ЗАЗ 1102 Таврия.

ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ ПРИЛАДУ 1.1. Зняти з комутатора роз'єм запалювання. 1.2. Встановити пристрій діагностики в роз'єм запалювання. 1.3. Включити запалювання (стартер не обертати). 1.4. Світлодіод «П» горить (замок запалювання і реле запалювання справно). 1.5. Світлодіод «До» горить (котушка запалювання справна). 1.6. Включити стартер: якщо світлодіод «Д» блимає, значить, датчик Холла справний. УСТАНОВКА ЗАПАЛЮВАННЯ 2.1. Повторити пункти 1.1; 1.2; 1.3. 2.2. Поєднати мітку коленвала і мітку распредвала .згідно інструкції з експлуатації автомобіля. 2.3. З допомогою світлодіода «Д» встановити кут запалювання (в момент загоряння світлодіода «Д») обертаючи розподільник запалювання. Бігунок повинен бути спрямований у бік 1-го циліндра на кришці розподільника запалювання. РЕГУЛЮВАННЯ КЛАПАНІВ 3.1. Повторити пункти 1.1; 1.2; 1.3; 2.2; 2.3. 3.2. Від регулювати клапани по куту повороту коленвала = 0 3.3. Перевірити колінвал за годинниковою стрілкою, коли світлодіод «Д» загориться (що відповідає 180 повороту коленвала) регулювати клапана за кутом 180. 3.4. Повторити вищеперелічені цикли для регулювання клапанів інших циліндрів у відповідності з інструкцією по експлуатації автомобіля.
