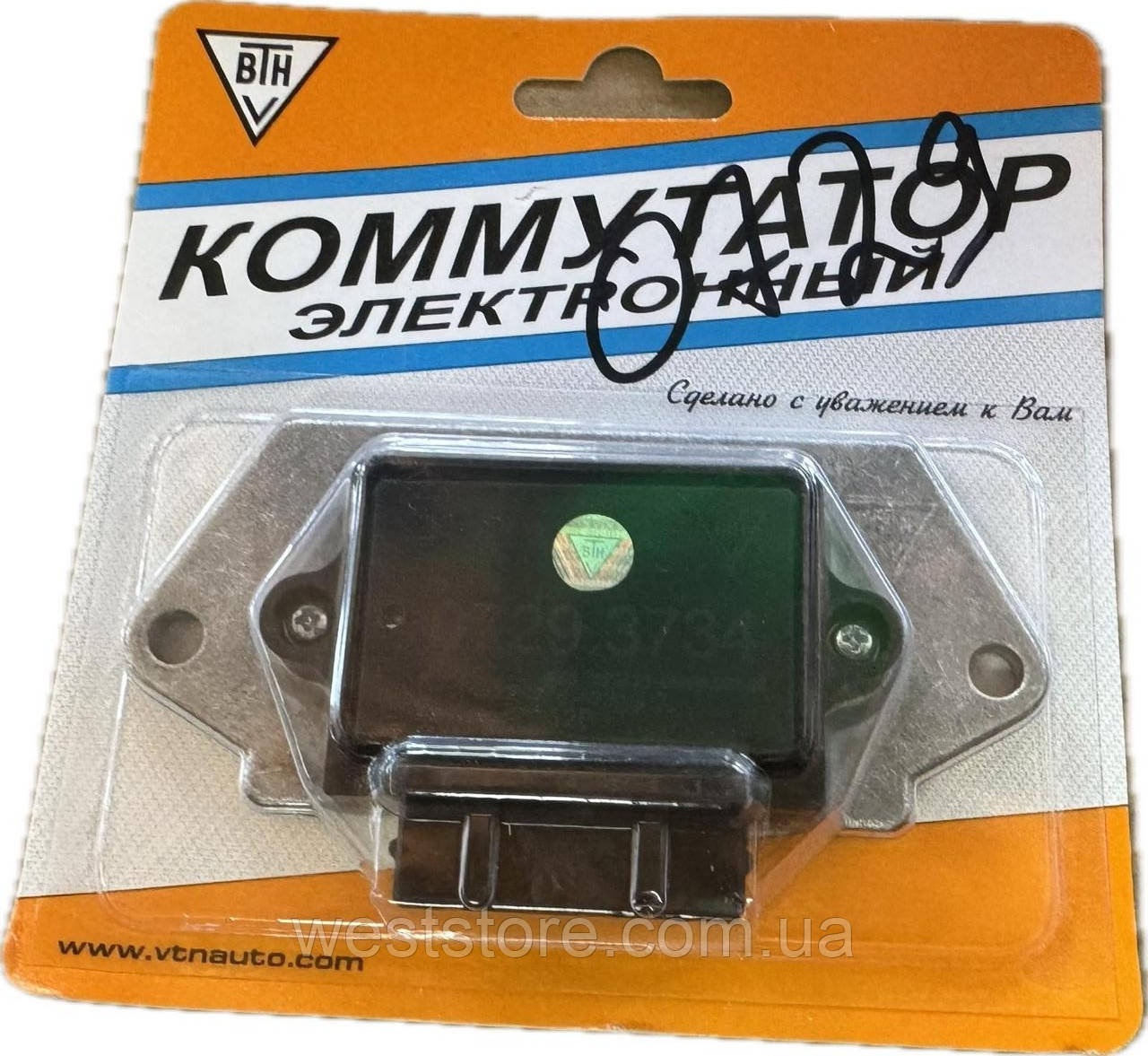

Комутатор 7 контактів на ВАЗ 2108-21099, model: 0729.3734, виробництво: ВТН, каталожний номер: 0729.3734; (1 шт.)

Електронний комутатор 0729.3734 призначений для роботи в безконтактних системах запалювання автомобілів ВАЗ-2108, ВАЗ-2109, “Таврія" та інших, у тому числі іноземного виробництва, які обладнані аналогічними системами запалювання з датчиком на ефекті Холу.

Комутатор працює комплектно з котушкою запалювання типу 27.3705 і розподільником 40.3706, 53.3706 або з іншими аналогічними параметрами.

Даний виріб розроблено як комутатор підвищеної економічності. Рекомендований для установки на автомобілі закордонного виробництва.

На контакті №7 передбачено наявність вихідного низьковольтного керуючого сигналу для систем електрообладнання з електронним тахометром або іншими контрольними приладами.

Завдяки швидкодії комутаційного транзистора енергія іскри вище, ніж у традиційних комутаторах, що дозволяє отримати високі техніко-економічні показники двигуна і полегшити його запуск навіть при низькій якості палива.

Робота з відключеною акумуляторною батареєю або при її несправності не допускається.

Має підвищений робочий температурний діапазон. Надійність і відповідність технічним умовам гарантується при температурі радіатора комутатора до 115 °С.

Згідно вимогам до систем запалювання, комутатор забезпечує захист датчика х від перенапруги шляхом стабілізації подається на датчик напруги. Виріб володіє захистом від короткого замикання в ланцюзі живлення датчика Холла.

Для обробки сигналу та управління вихідним ключем застосований сучасний мікроконтролер.

Комутатор сконструйований для роботи по однопровідній схемі, в якій з корпусом автомобіля з'єднаний негативний висновок джерела живлення. Робочий режим комутатора ― S1 по ГОСТ 3940. Даний виріб є функціональним аналогом комутатора BOSCH 0227100139.

Комутатор встановлюється на передбачене для нього місце в автомобілі за допомогою штатних кріпильних деталей і штатного роз'єму, при цьому необхідно забезпечити надійний контакт між підставою комутатора і корпусом автомобіля.

Гарантійний термін експлуатації ― 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговельній мережі. Гарантійні зобов'язання виробника мають силу протягом чотирьох років з дати випуску виробу.

Технічні дані:

Діапазон робочих температур, °С -40 .. +100   Номінальна напруга живлення, В 12,0   Допустимі межі напруги живлення, В 6,0 .. 18,0   Діапазон безперебійного іскроутворення, об/хв колінчатого валу 4-тактний 4-циліндрового двигуна 20 .. 7000   Струм комутації, А 7,0 ± 0,2   Час безіскрової відсікання колекторного струму, з 1 .. 2   Максимально допустимий вплив підвищеної напруги живлення тривалістю до 5 хв. при частоті іскроутворення більше 200 Гц (6000 об/хв колінчатого валу 4-тактний 4-циліндрового двигуна), В 25,0   Максимально допустимі імпульсні перенапруги позитивної і негативної полярності, У 160,0

Зхема включення в складі системи запалювання:
