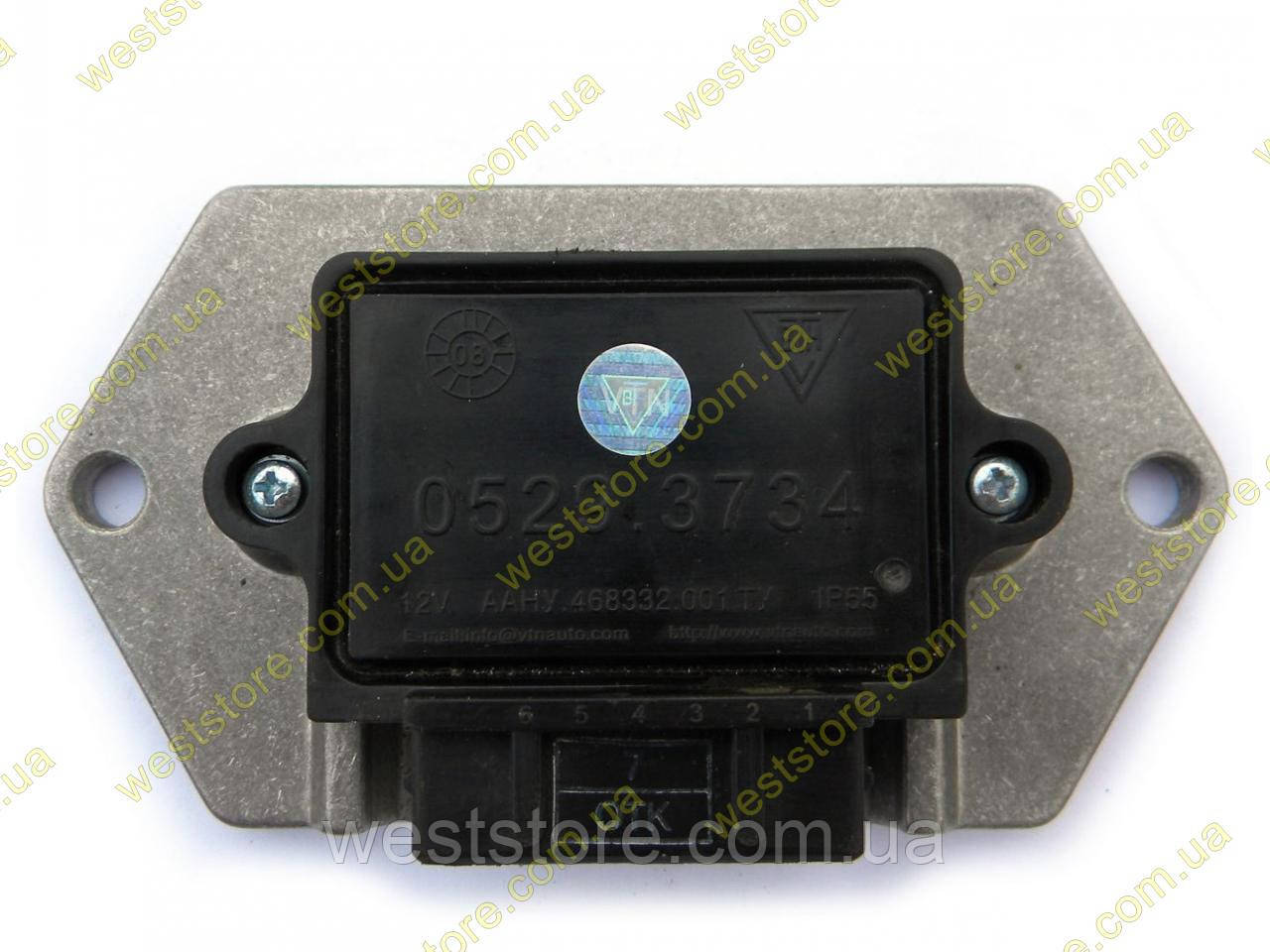

Комутатор на ВАЗ 2108, 2109, 21099, ЗАЗ Таврія, виробництво: ВТН, каталожний номер: 0529.3734

Пробщіе відомості:

Електронний комутатор 0529.3734 призначений для роботи в безконтактних системах запалювання автомобілів ВАЗ-2108, ВАЗ-2109, "Таврія" та інших, у тому числі іноземного виробництва, які обладнані аналогічними системами запалювання з датчиком Холла.

Комутатор працює комплектно з котушкою запалювання типу 27.3705 і розподільником 40.3706, 53.3706 або з іншими аналогічними параметрами.

Даний комутатор розроблений спеціально для установки на автомобілі з електричними ланцюгами низької якості і володіє підвищеною завадостійкістю.

Має підвищений робочий температурний діапазон. Надійність і відповідність технічним умовам гарантується при температурі радіатора комутатора до 115 °С. Даний виріб має осцилограми струмів і напруг дещо відмінні від традиційних, в процесі експлуатації має нагрівання радіатора на низькій частоті обертів колінчатого вала двигуна, що передбачено. Починаючи з 2007 р. комутатор 0529.3734 володіє захистом від короткого замикання в ланцюзі живлення датчика Холла.

Згідно вимогам до систем запалювання, комутатор забезпечує захист датчика Холла* від перенапруги шляхом стабілізації подається на датчик напруги.

Допускається робота комутатора без акумуляторної батареї.

Комутатор сконструйований для роботи по однопровідній схемі, в якій з корпусом автомобіля з'єднаний негативний висновок джерела живлення. Робочий режим комутатора ― S1 по ГОСТ 3940.

Комутатор встановлюється на передбачене для нього місце в автомобілі за допомогою штатних кріпильних деталей і штатного роз'єму, при цьому необхідно забезпечити надійний контакт між підставою комутатора і корпусом автомобіля.

Гарантійний термін експлуатації ― 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговельній мережі. Гарантійні зобов'язання виробника мають силу протягом чотирьох років з дати випуску виробу.

Технические дані:

Діапазон робочих температур, °С -40 .. +100   Номінальна напруга живлення, В 12,0   Допустимі межі напруги живлення, В (до 5 хв.) 6,0 .. 18,0   Діапазон безперебійного іскроутворення, об/хв колінчатого валу 4-тактний 4-циліндрового двигуна 20 .. 7000   Струм комутації, А 7,5 ± 0,2   Час безіскрової відсікання колекторного струму, з 1 .. 2   Максимально допустимий вплив підвищеної напруги живлення тривалістю до 5 хв. при частоті іскроутворення більше 200 Гц (6000 об/хв колінчатого валу 4-тактний 4-циліндрового двигуна), В 25,0   Максимально допустимі імпульсні перенапруги позитивної і негативної полярності, У 200,0
